KLT11-D电子式温控器说明以及操作指南
来源:http://www.hfykzl.com发布时间:2014/8/18 16:35:33

一、简介
KLT11型温控器适用于多种制热和制冷应用。带有一根PTC或者NTC温度探杆(可选).感应温度通过一个3位液晶显示器实时显示,用户可通过面板上的按键设置多达15种技术参数,包括设定点,温度,延迟,循环时间和库温调校等。可以通过KLKey实现参数的快速设定。带故障报警和密码保护功能,可选择红色,绿色或者蓝色作为显示颜色,温度单位℃或℉,电源可选115VAC,230VAC,24VAC/DC或12VAC/DC。

二、型号选择
该型号设置为:KLT11-DWXYZ
参数:
W 输出       Null=6A(1HP),2=20A(2HP)
X 显示屏颜色 R=Red,G=Green,B=Blue
Y 电源电压   110=115Vac,230=230Vac,24=24Vac/dc,12=12Vac/dc
Z 温度单位   C=℃,F=℉

三、安装说明
注意:需远离震动,冲击,水源和腐蚀气体,温度传感线不得靠近电源线。
1、面板安装尺寸71*29mm
2、在安装位置周边应用硅胶或者橡胶密封
3、将温控器安装进入面板
4、将温控器上的定位卡扣从后推出,直到将温控器固定
5、接线方式可以参照温控器表面的图示    ±

四、接线方式

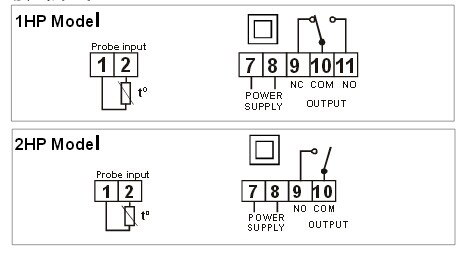

温控器接线方式


五、技术参数
电源:115Vac±10%,230Vac±10%,24Vac±10%,12Vac±10%
电源:4VA(230V/115V) 1.5VA(24V/12V)
储存温度:-20℃~80℃(-4~176℉)
使用温度:0℃~70℃(32~158℉)
温度探杆量程
PTC -50℃~150℃(-58~302℉)
NTC -50℃~110℃(-58~230℉)
精度:1%
显示值:1º(3位)
显示:3位以及符号(红色或者红色)
探杆参数(参数参数选择):PTC1000探杆(25℃-1000Ohm)/NTC
KLKey输入:用于快速设定技术参数
输出:
1HP Model:SPDT Relay Resistive load 16A
          1HP 240Vac--10FLA,60LRA 240Vac
2HP Model:SPST Relay Resistive load 20A
          2HP 240Vac--12FLA,72LRA 240Vac
尺寸:前端77*36mm 长度62mm
前面板防护等级:IP64

六、参数列表

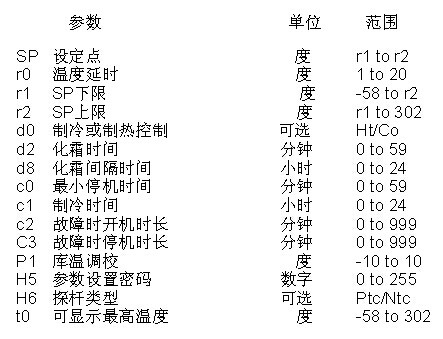

温控器参数列表

七、参数说明
SP=设定温度,用于调节设备开关的调节温度(r1到r2)
r0=温度延迟
r1=SP下限
r2=SP上限
d0=制冷或者制热控制
   当d0=Ht,制热控制,TS为外围探杆温度,当TS>=SP开关断开,当TS<=SP-r0开关接通
   当d0=Co,制冷控制,当TS<=SP开关断开,当TS>=SP+r0开关接通
d2=化霜时间(如果d2=0则无化霜时间)
d8=每d8小时进行一次化霜(如果d8=0则不进行化霜)
c0=最短关机间隔时间
c1=制冷时间
c2=开机时间,当外置温度探杆损坏时
c3=关机时间,当外置湿度探杆损坏时
P1=探杆温度调校
H5=参数设定密码(出厂设定为00)
H6=探杆型号Ptc或Ntc
t0=化霜过程中所能显示的最高温度

八、参数设定
设定温度(SP)是唯一不通过输入密码就能设定的参数
1、按SET键,SP字样会显示在显示屏上
2、再次按SET键,显示的是SP温度值
3、可通过UP和DOWN键来调节SP温度值
4、按SET键确认设定温度
5、同时按下SET和DOWN键退出参数设定,或等待一分钟后显示屏会自动退出设定界面

九、完整参数设定
1、按住SET键8秒钟,显示屏上显示输入设定密码(出厂初始密码为0)
2、通过UP和DOWN键,用户可以改变密码数值
3、按SET键输入密码,如果密码正确,则进入第一个参数设定(SP)
4、通过UP和DOWN键来设定需要的数值
5、按SET键退出参数设定
6、重复以上操作,直到所有参数设定完毕
7、同时按下SET和DOWN键退出参数设定,或等待一分钟后显示屏会自动退出设定界面
关闭温控器,并在接通电源时按住SET键可将密码恢复为0

十、手动启动/解除化霜循环
按住UP键并保持8秒钟,化霜循环启动,重复该操作则化霜循环停止

十一、手动启动/解除制冷循环
按住DOWN键并保持8秒钟,制冷循环启动,重复该操作则制冷循环停止。

十二、故障情况下工作
如果温度探杆故障,温控器将会进行以下循环,c2时间,接通,c3时间,断开。
如果内存故障,温控器将会进行以下循环,5分钟,接通,5分钟,断开

十三、液晶显示和信息
液晶屏上的OUT代表制冷是否进行。当制冷循环时,液晶显示为(90%亮10暗),当温控器在等待最小关机时间的过程中(10%亮90%暗)
液晶屏上的DEF代表化霜循环是否进行,一般操作中,探杆温度会实时显示在显示屏上,故障和报警情况下,显示信息:
1、Er=内存故障
2、oo=温度探杆故障
3、-=短路故障

十四、维护,清洁,维修
安装完毕之后,并不需要定期维护。用柔软的湿布清洁温控器面板,不能使用酒精,汽油和有腐蚀性的清洁剂。如需进行维修,请求助相关专业人员。
