优凯冰淇淋展示柜型号sf-783数字显示温控器使用说明书
来源:http://www.hfykzl.com发布时间:2016/9/19 11:18:30

优凯冰淇淋展示柜型号sf-783数字显示温控器使用说明书

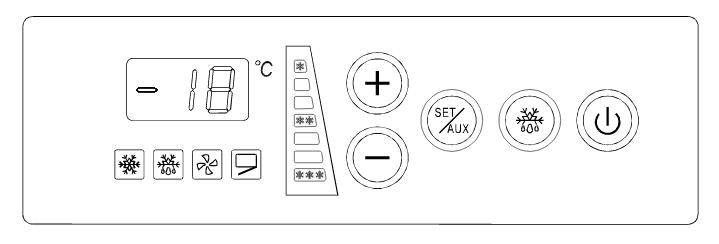

冰淇淋展示柜温控器

一、功能特点
温度显示/温度控制/化霜类型可选/自诊断/化霜控制/电源开关

二、技术参数
1、电源:交流220V
2、感温探头:NTC,2条,2米长(不分正负)
3、温度显示范围:-50~150℃(-50~302℉) 精度:±1℃(1℉)
4、控制温度范围:-50~45℃(-50~113℉) 出厂值:-18℃(00℉)
5、外观尺寸外观尺寸:208mm(长)×64mm(宽)×72.5mm(深)
开孔尺寸:191.5mm(长)×58mm(宽)
6、工作环境温度:-10~60℃(14~140℉) 相对湿度:20%~90%(无结露)
7、继电触点容量
压缩机继电器:常开30A/250VAC
化霜继电器:常开10A/250VAC
风扇继电器:常开8A/250VAC
照明继电器:常开8A/250VAC

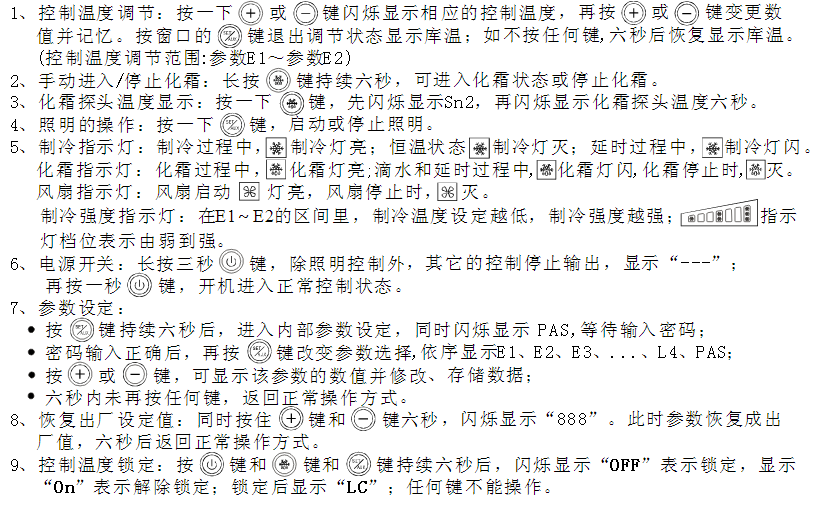

三、面板操作
冰淇淋展示柜温控器面板操作
四、功能说明
1、温度控制

冰淇淋展示柜温度控制

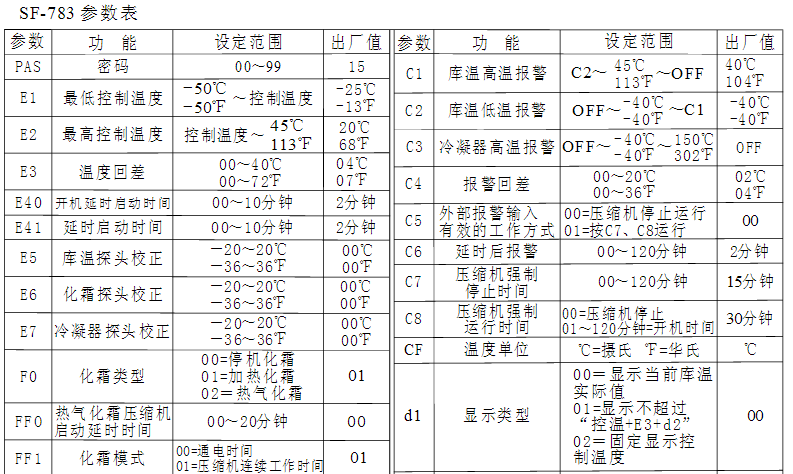

温控器参数表

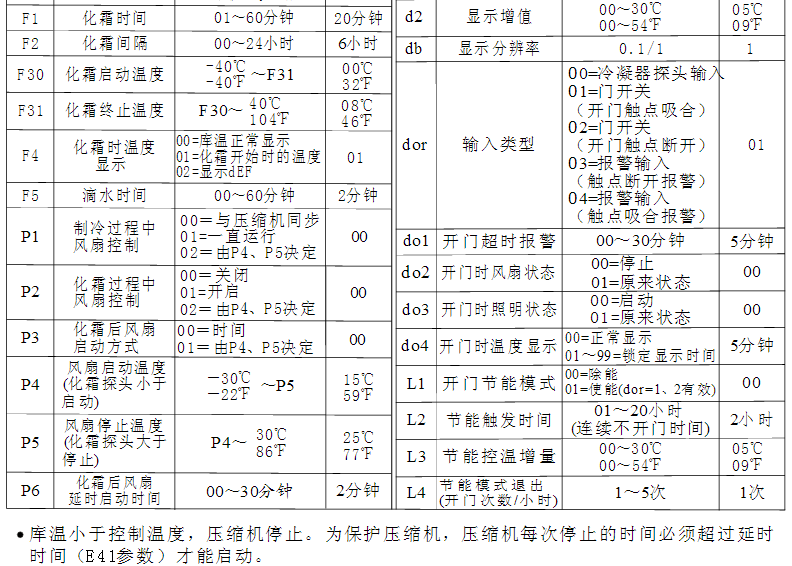

冰淇淋展示柜温控器参数表2
2、化霜控制

在FF1条件下,工作了一个化霜间隔(参数F2)的时间后,并且化霜探头的温度低于参数F30,控制器才能进入自动化霜状态;经过参数F1或者库温高于F31后,结束当前的化霜状态 。

当化霜间隔F2设置为“00”时,取消自动停机化霜功能。

当F0=00化霜类型为停机化霜时,化霜时压缩机停止,化霜继电器停止;化霜结束后,经过滴水时间(参数F5),进入自动 控温状态。

当F0=01化霜类型为加热化霜时,化霜时压缩机停止,化霜继电器启动;化霜结束后,经过滴水时间(参数F5),进入自动控温状态。

当F0=02化霜类型为热气化霜时,条件达到热气化霜时,经过参数FF1时间后,进入热气化霜,压缩机、化霜继电器均启动,化霜结束后压缩机停止,经过滴水时间F5后,化霜继电器才停止;进入自动控温状态。

当设定参数F4=00时,正常显示库温。

当设定参数F4=01时,在化霜过程中锁住库内温度,显示化霜开始时的温度。化霜结束后,库温显示延时20分钟(或库温小于控制温度)后,才恢复正常显示,延时过程中化霜灯闪烁。

当设定参数F4=02时,在化霜过程中显示dEF。化霜结束后,显示dEF延时20分钟(或库温小于控制温度)后,才恢复正常显示,延时过程中化霜灯闪烁。

3、风扇控制:
当P1=00时,风扇与压缩机同步,在化霜时由P2选择,化霜后启动由P3选择。

当P1=01时,风扇一直运行,在化霜时由P2选择,化霜后启动P3选择。

当P1=02时,风扇根据化霜温度和P4\P5比较控制,在化霜时由P2选择,化霜后启动由P3选择。
化霜后,当P3=00,化霜后风扇延时P6启动;当P3=01,化霜后风扇根据化霜温度和P4\P5比较控制;
当选择化霜温度控制风扇时,化霜温度小于P4时,风扇启动;化霜温度大于P5时,风扇停止。
当化霜探头出故障时,风扇与压缩机同步。

4、报警控制
当压缩机经过初次停机之后,才能触发高低报警功能。当库温异常(如超过高温报警C1或低于低温报警C2)且持续时间超过报警延时时间C6,进入报警状态,启动报警,高温报警时交替显示HI和库温,启动相应的压缩;低温报警时,交替显示LO和库温,压缩机停止。(按做任意键消音)

当库温高过(低温报警值C2+报警回差C4)结束低温报警,当库温低过(高温报警值C1-报警回差C4)结束高温报警。

5、非正常工作模式
库温探头短路或高温超限(大于150℃/302℉)闪烁显示“HH”;库温探头开路或低温超限(小于-50℃/-50℉)闪烁显示“LL”。压缩机进入强制运行模式,先停止C7,后运行C8,依次循环。

化霜探头短路或高温超限(大于150℃/302℉)闪烁显示“2H”;化霜探头开路或低温超限(小于-50℃/-50℉)闪烁显示“2L”;进入和退出化霜都不考虑温度的因素,只考虑时间因素,风扇与压缩机同步。

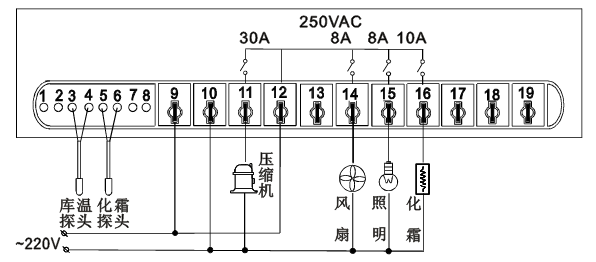

6、接线图

冰淇淋展示柜接线图


五、安装使用注意事项
温控器不能装在有滴水的地方、探头安装时应头朝上、线朝下。如安装需要,可延长探头线最长至100米,不须重检。为防止高频干扰,探头线不可与电源线或控制线捆扎并行,要分开。

六、温控器配套附件
1、咸温探头2条

2、安装支架1套
